AC/DC电解水制氢整流器(高频开关电源)

文章出处:未知 人气:发表时间:2020-11-09 18:57

氢能是一种二次能源不可以直接获得,需要通过制备获得,目前制氢技术主要有传统能源和生物质的热化学重整、水的电解和水的光解。其中,电解水制氢因其可持续和低污染的制氢特性,逐渐受到氢能产业的青睐,而随着电价下降和技术发展、规模化效应,电解水产业即将兴起。就目前市场发展趋势而言,碱性电解水制氢和纯水制氢是实现大规模、低成本制氢的选择这两种电解水方式是主流其中,纯水电解制氢设备体积小、效率高,生产的氢气纯度高达99.999%,是很有前景的电解水制氢技术该技术可以在高压和高电流密度下工作,在空间受限、电量不稳定的情况下都可以正常运行。

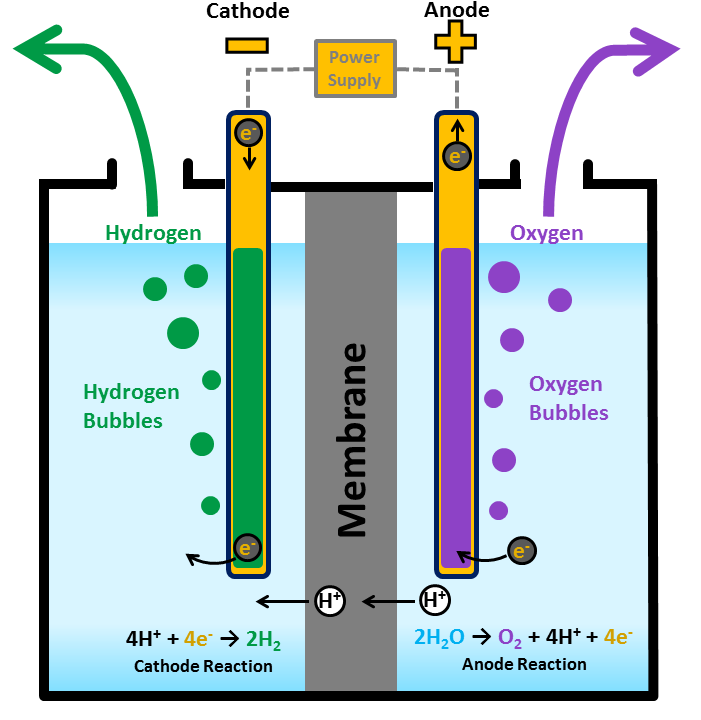

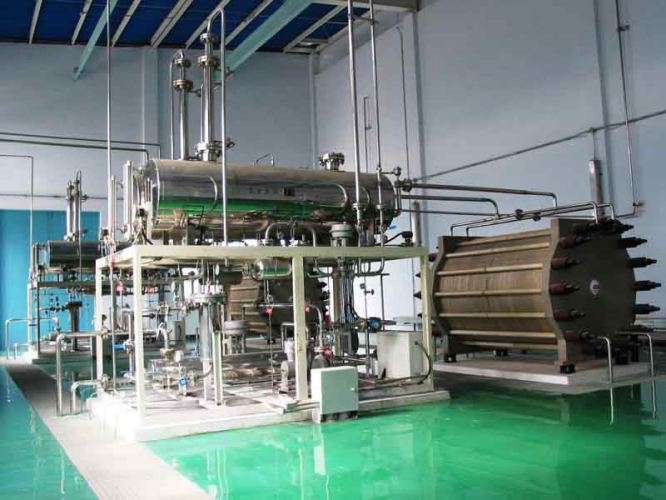

电解水制氢是利用电将水分解成氢和氧的过程,这种反应发生在电解槽中。氢气被广泛应用在加氢站、新能源、化工、有色金属、电力、钢铁、航空等行业


 AC/DC电解水制氢整流器(高频开关电源)为制氢设备提供稳定的直流电,适用于中小型制氢系统,具有具有可靠性高、输出稳定、模块化、效率高、体积小、重量轻、性价比高等优点,也可集成于客户的制氢系统中。英特利作为国内专业整流器厂家,已为国内外多个制氢设备厂家提供了高频开关电源方案,并已长期稳定运行。

产品优势

可靠性高

性价比高

模块化设计

效率高、节能环保

触摸屏人机界面具有数据下载USB接口、历史数据记录、报警信息提醒、历史报警信息、报警设置、输出曲线、语言选择、软启动设置、定时设置等功能

高功率密度、结构紧凑

控制精度高 、长时间高稳定性

功率因数高

操作维护方便

多种远控通信接口自动化程度高术参数

成熟的主回路设计

  高频开关电源由功率电路和控制系统两部分组成, 其中功率电路由输入全波整流滤波电路、高频功率逆变电路、高频变压器、输出整流电路等部分组成, 控制系统由DSP控制板、电压/电流采集电路、外部存储器等部分组成。

功率电路单元采用高频PWM变换,采用软开关技术,实现直流输出。控制部分以高性能数字信号处理器DSP为核心,以LCD触摸屏作为HMI人机交互接口,实时显示电源运行参数。

数字控制控制系统采用全数字化的DSP控制,集成了辅助电源电路、输入输出采样电路、PWM生成、通信接口电路、保护电路等多项功能,具有控制精度和稳定度高、响应速度快、抗干扰性能好、保护系统完善、通讯接口丰富等优势。

先进的控制系统

本电源控制系统完全自主研发,集成多项国内外先进技术,实现移相全桥软开关、冗余设计、双闭环控制策略等。

控制器采用全数字控制芯片,数字采样,数字信号传输,保证在信号传输过程中的稳定性;

控制器采用DSP数字控制,实现电压/电流/功率闭环;

控制器采用美国德州仪器TI公司生产的数字信号处理器,电力电子控制专业DSP数字芯片,具有150MHz的高速处理能力,具备32位浮点处理单元,6个DMA通道支持ADC、McBSP和EMIF,有多达18路的PWM输出,其中有6路为TI特有的更高精度的PWM输出(HRPWM)。

数字控制器采用外扩16位ADC(模数转换)芯片,使控制精度达到1/65535,为系统稳定性提供保证。

TMS320F系列DSP的高精度,快速运算能力,,脉冲的分辨率和脉冲对称度高,避免了由于脉冲不对称造成输出电流不平衡。

控制器具有自检自适应功能:控制器自身故障检测、过热、过压、过流、欠压保护功能;

控制器每一部件均经过软件测试和硬件老化测试,确保系统可靠工作。

主要技术指标



整流器类型

IGBT高频开关电源

供电模式

电网供电

工作性能

24小时连续运行

输入电压

220V/380/415V/480V 3 相 50-60Hz

额定输出电压DC

定制设计,可到500V

额定输出电流DC

定制设计,可达20000A

容量范围

5kW-1MW

输出范围

0-100%

控制精度

≤0.5%

功率因数

≥0.94(额定输出时)

效率

≥92% (额定输出时)

电流纹波

额定输出下<5%

控制模式

恒流/恒压

冷却方式

风冷或水冷

保护等级

风冷IP32 ,水冷IP32 -IP54

绝缘等级

B

人机界面

触摸屏控制盒

远控接口

标准 RS485, Profibus, Profinet, 0-10V/4-20mA 可选

报警类型

声光报警

保护

输出过流保护

输出过热保护

驱动保护

过热保护

输入过欠压

缺相保护

短路保护

工艺连锁

急停保护

特点

DSP数字控制(美国 TI DSP 芯片)

可设置工艺曲线

历史日期记录功能

波形记录功能

历史保护记录功能

计时功能

防腐处理

环境温度

40℃,降级操作高达 50℃

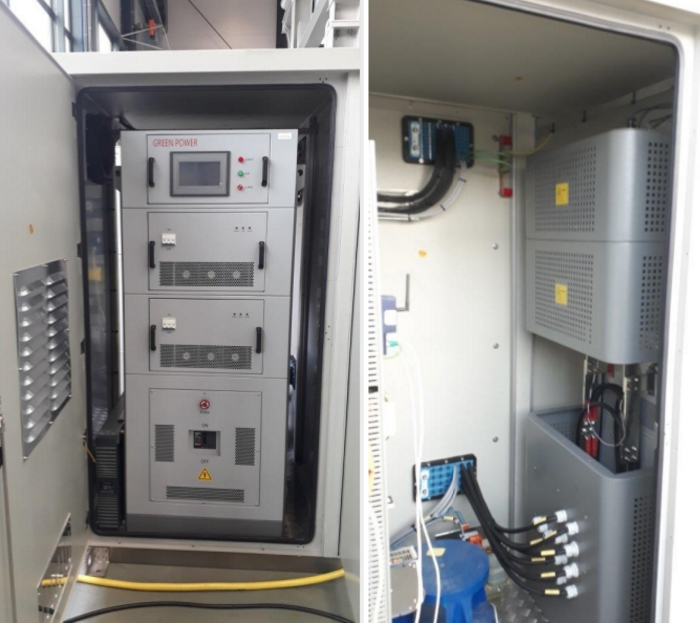

集成化应用案例
