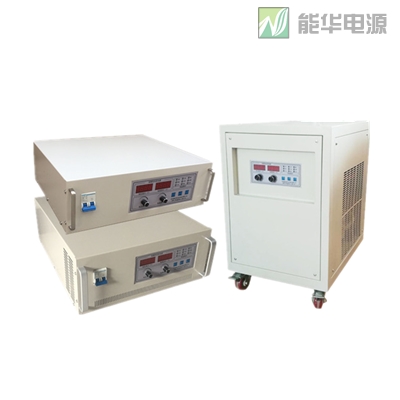

大电流&恒流直流电源

产品特点 :

一、产品简介: 大电流直流恒流源内部采用PWM高频开关电源ZVZCS软开关变换工作原理,采用进口IGBT模块。可调直流恒流电源具体高效能、高精度、高稳定性等特性,优化于线性电源和硅

立即咨询
  • 产品详情
一、产品简介:

    大电流直流恒流源内部采用PWM高频开关电源ZVZCS软开关变换工作原理,采用进口IGBT模块。可调直流恒流电源具体高效能、高精度、 高稳定性等特性,优化于线性电源和硅整流电源的高效率,产品更加节能高效主要应用于科研单位、实验室和电子产线等需要精密电源测试时使用。直流恒流电源电流值从零至额定值连续可调,在额定范围内任意选择且限制保护点。开路电压、电流同时 LED 数码管显示。本机工作状态下允许长时间短路。    我公司为了迎合市场,开发出数控程控直流恒流电源,程控功能可以通过RS485或RS232数据连接计算机进行智能控制,并配有上位机监控软件。
二、主要特点:


1、显示:输出电压电流LED显示(可按客户要求加装LCD液晶显示)
2、外观:采用台式、塔式或19英寸标准化尺寸,可组合放置于各种工作台面及机架;
3、优点:体积小、重量轻、节能高效
4、恒压恒流:输出CC/CV恒压恒流自动切换,电压电流值连续线性调节;
5、保护功能:过压保护、过流保护、过温保护、欠压保护、过载保护;
6、短路特性:本机工作状态下长时间短路;
7、外接补偿:本机可选外接补偿,可降低因输出回路较长造成的电压压降;
8、过压过流保护值:输出过压过流保护值可调,保护后切断输出并锁定,重新开机恢复;
9、通信功能:可选RS485/RS232通信数据接口,与计算机数据连接控制,或与PLC连接。(选配)
10、遥控功能:可选0-5V、0-10V或4-20mA等PLC模拟信号控制电源的输出电压和电流;(选配)
              可选5V电平开关机功能
10、取样功能:可选输出电压和电流0-5V、0-10V或4-20mA等模拟电压信号取样;(选配)
11、定时功能:可选定时开关机功能、定时运行或循环允许;(选配)
三、产品应用:


◆直流空气开关                       ◆直流接触器
◆机械开关,电子开关                 ◆直流互感器
◆热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等
◆自动化检测校验台                   ◆电流要求测试场所
◆传感器                            ◆仪表精度检定
◆电阻加热等新型元器件的加热
四、技术参数


容量 500W-500KW
输入 相数 单相或三相(10KW以上为三相)
  输入电压范围 AC220V/380V±15%
  频率 47-63HZ
  功率因数 > 0.9
  浪涌电流 无,软启动
输出 外特性 恒电压CV & 恒电流 CC
  电压范围 (0V-额定V)连续可调
  稳流范围 (0A-额定A)连续可调
  效率 >90%(标准交流输入、满载)
  源效应 ±0.2%
  负载效应 <±0.5%
  负载瞬变恢复时间 <20mS
  稳压精度 ≤±0.5%
  电流精度 ≤±0.5%(读数+量程)
  纹波 <0.5%(满载)
  过流 最大电流截流,最大功率控制。
显示 数字电压表 4位半LED显示  规格:±0.5%rdg+2digit    解析度:0.01V
  数字电流表 4位半LED显示  规格:±0.5%rdg+2digit    解析度:1A
工作条件 储存温度 -15℃~+50℃
  工作温度 -10℃~+40℃
  相对湿度 ≤95%(无凝露)
  防护等级 IP20
  大气压力 80~106KPc(海拔2000m以下)
  噪声 < 65 dB at 1 meter
保护 输入缺相保护,输入过压保护,输入欠压保护,输出过压保护,输出过流保护,短路保护,过热保护
绝缘要求 绝缘强度 输入对机壳AC2500V/1分钟,漏电流10mA
    输入对输出AC3000V/1分钟,漏电流10mA
    输出对机壳AC3000V/1分钟,漏电流10mA
  绝缘电阻 输入对壳:DC1000V,大于20MΩ
    输入对输出:DC1000V,大于20MΩ
    输出对壳:DC1000V,大于20MΩ
冷却装置 强制风扇冷却
机箱 19英寸标准机柜
通讯接口 RS232/RS485/信号干接点提供相应的通讯协议
模拟接口 恒压控制、恒流控制、恒功率控制的模拟接口


五、型号规格


型号 输出恒流值 输出恒压值 外观尺寸
NHZCCS3-100 0-100A 0-3V 2U
NHZCCS3-200 0-200A 0-3V 2U
NHZCCS3-300 0-300A 0-3V 2U
NHZCCS3-500 0-500A 0-3V 3U
NHZCCS3-600 0-600A 0-3V 3U
NHZCCS3-800 0-800A 0-3V 4U
NHZCCS3-1000 0-1000A 0-3V 6U
NHZCCS3-2000 0-2000A 0-3V 8U
NHZCCS3-3000 0-3000A 0-3V 11U
NHZCCS5-100 0-100A 0-5V 2U
NHZCCS5-200 0-200A 0-5V 2U
NHZCCS5-300 0-300A 0-5V 3U
NHZCCS5-500 0-500A 0-5V 4U
NHZCCS5-600 0-600A 0-5V 4U
NHZCCS5-800 0-800A 0-5V 6U
NHZCCS5-1000 0-1000A 0-5V 8U
NHZCCS5-2000 0-2000A 0-5V 11U
NHZCCS5-3000 0-3000A 0-5V 17U
NHZCCS10-100 0-100A 0-10V 2U
NHZCCS10-200 0-200A 0-10V 3U
NHZCCS10-300 0-300A 0-10V 3U
NHZCCS10-500 0-500A 0-10V 4U
NHZCCS10-600 0-600A 0-10V 6U
NHZCCS10-800 0-800A 0-10V 6U
NHZCCS10-1000 0-1000A 0-10V 8U
NHZCCS10-2000 0-2000A 0-10V 11U
NHZCCS10-3000 0-3000A 0-10V 17U
NHZCCS15-100 0-100A 0-15V 2U
NHZCCS15-200 0-200A 0-15V 2U
NHZCCS15-300 0-300A 0-15V 3U
NHZCCS15-400 0-400A 0-15V 3U
NHZCCS15-500 0-500A 0-15V 4U
NHZCCS15-600 0-600A 0-15V 6U
NHZCCS15-800 0-800A 0-15V 8U
NHZCCS15-1000 0-1000A 0-15V 11U
NHZCCS15-2000 0-2000A 0-15V 17U
NHZCCS15-3000 0-3000A 0-15V 17U
NHZCCS15-4000 0-4000A 0-15V 17U
NHZCCS15-5000 0-5000A 0-15V 20U
NHZCCS20-100 0-100A 0-20V 2U
NHZCCS20-200 0-200A 0-20V 3U
NHZCCS20-300 0-300A 0-20V 4U
NHZCCS20-500 0-500A 0-20V 4U
NHZCCS20-600 0-600A 0-20V 4U
NHZCCS20-800 0-800A 0-20V 6U
NHZCCS20-1000 0-1000A 0-20V 8U
NHZCCS20-2000 0-2000A 0-20V 11U
NHZCCS20-3000 0-3000A 0-20V 17U
NHZCCS20-5000 0-5000A 0-20V 20U
NHZCCS30-100 100A 0-30V 3U
NHZCCS30-200 200A 0-30V 4U
NHZCCS30-300 300A 0-30V 4U
NHZCCS30-500 500A 0-30V 6U
NHZCCS30-600 600A 0-30V 6U
NHZCCS30-800 800A 0-30V 8U
NHZCCS30-1000 1000A 0-30V 11U
NHZCCS30-1500 1500A 0-30V 17U
NHZCCS30-2000 2000A 0-30V 20U
NHZCCS50-100 100A 0-50V 3U
NHZCCS50-200 200A 0-50V 4U
NHZCCS50-300 300A 0-50V 6U
NHZCCS50-500 500A 0-50V 8U
NHZCCS50-1000 1000A 0-50V 17U
NHZCCS50-2000 2000A 0-50V 30U
NHZCCS50-3000 3000A 0-50V 40U
NHZCCS50-5000 5000A 0-50V 50U
定制 最高1000A内 最高1000V内 机架式组合累积
