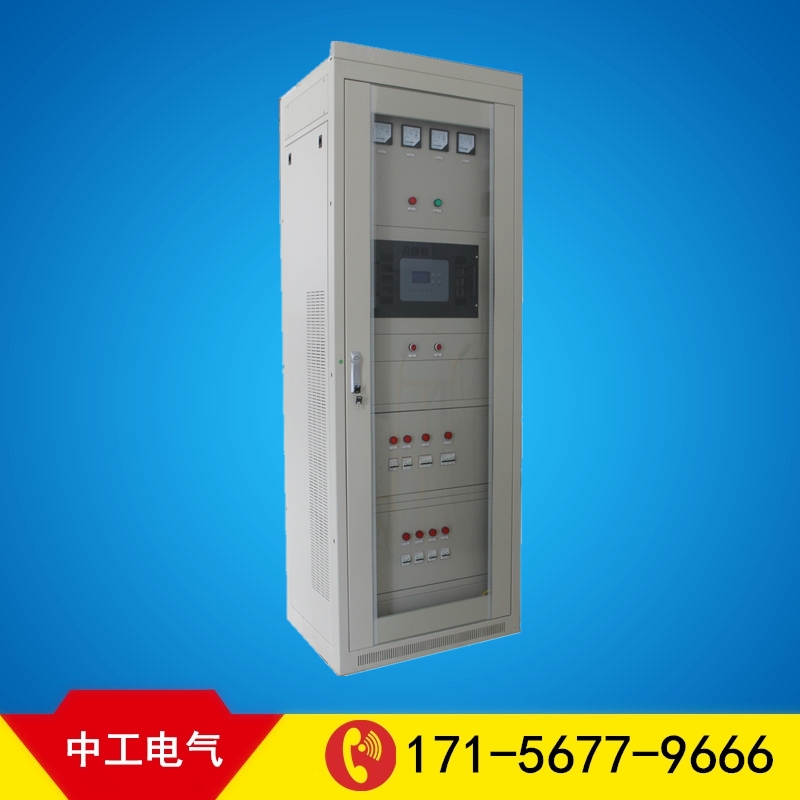

电力专用UPS电源（三相）

产品特点 :

产品介绍 ZGUD系列电力专用UPS电源主要针对发电厂、变电站、配电站及石化系统等不间断交流供电系统设计的专用电源，具有双变换在线式、零转换、故障转旁路等功能。亦能防止公用

立即咨询

产品详情

产品介绍
ZGUD系列电力专用UPS电源主要针对发电厂、变电站、配电站及石化系统等不间断交流供电系统设计的专用电源，具有双变换在线式、零转换、故障转旁路等功能。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰等给负载设备造成的不良影响，以精致的品质、优异的性能及人性化操作为设计导向。为电力系统中DCS(分布式控制系统）、监控系统、自动化仪表，调度通信系统、微机系统等核心设备提供高电质量及可靠性的不间断供电。

产品特点
◆电力UPS自身不带蓄电池组，直接使用直流屏的电池组，省去了蓄电池组，为客户节约大量成本；
◆采用DSP控制技术及高效的IGBT逆变技术，第五代IGBT模块器件具有更低的饱和压降，逆变器的工作效率更高，抗冲击性能更佳、可靠性更高， PWM脉宽调制技术使设备可靠性有效提高，内部EMI滤波器有效降低电磁波干扰，纯在线式双变换技术；
◆采用无主从自适应并联、N+1等多种形式的并机冗余电源系统；
◆输入/输出变压器隔离工频设计，过载及抗干扰能力强，有效保护负载及设备安全；
◆交流/直流反向隔离，保证整流后的直流电不会反灌到现场的直流屏；
◆采用AC-DC、DC-AC双变换技术，无切换时间，是真正的在线式逆变器，能为用户负载设备提供最可靠的保护。可靠的静态旁路切换功能保证真正的不间断，交流供电/直流逆变供电之间零延时转换；逆变和旁路≤4ms；
◆完善的人机界面设计，采用LCD液晶显示，UPS运行状态一目了然，使人机沟通零距离；
◆丰富的通讯接口(RS232/RS485)和无源干接点，可实现无人值守；
◆输入端安装浪涌保护装置，有效防止浪涌电流对UPS设备及其负载造成损坏；
◆具有输入过、欠压，输出过、欠压，过热，过载，短路等完善的保护功能；

电力UPS电源系统组成
电力UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成（小功率时也可三合一）。

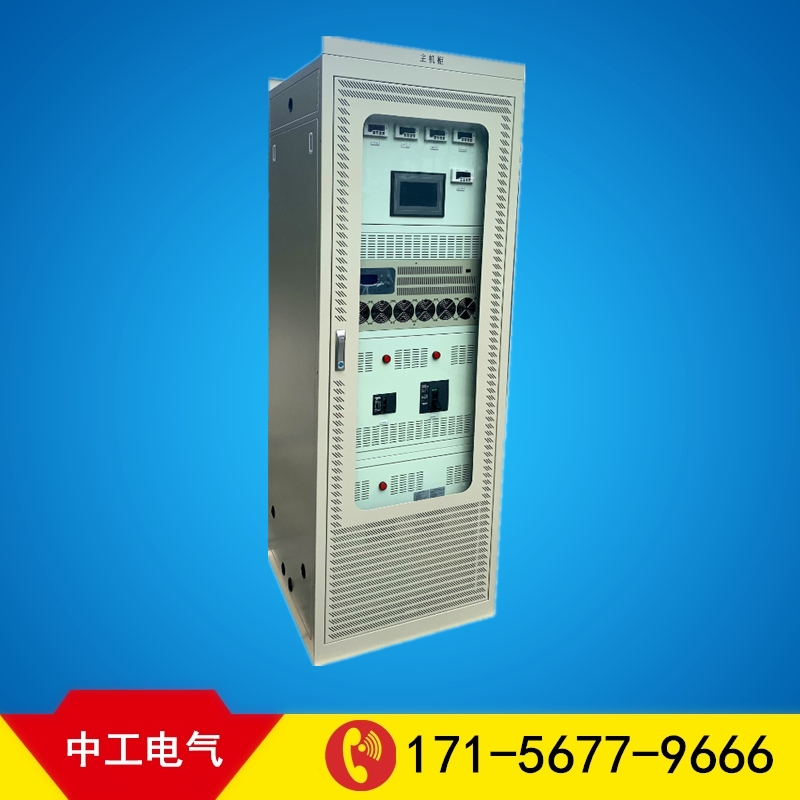

1、电力UPS主机柜：输入/输出隔离变压器、整流器、逆变器、静态旁路开关、旁路开关、逆止二极管等主要器件；
2、旁路稳压柜：旁路隔离变压器（可选）、旁路稳压器（可选）、手动/旁路维修开关；
3、输出馈线柜：回路分配单元、监测仪表、控制开关及信号指示等。

电力UPS系统原理介绍
ZGUD系列电力UPS是一个多重保护的交流供电设备。当主电交流输入正常时，首先将主电隔离整流变换成纯净的直流电，滤除主电中的干扰，然后通过SPWM变换逆变器变换成纯正的交流电并隔离输出。市电正常时，单相220V(或三相380V)经过隔离、整流滤波后通过逆变器提供定电源给负载供电；若交流电输入异常或断电时，则由电力系统后备的直流屏经防反二极管逆变供电，再经过输出隔离后给用户重要负载供电。当直流屏欠压或断电时，静态开并切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。

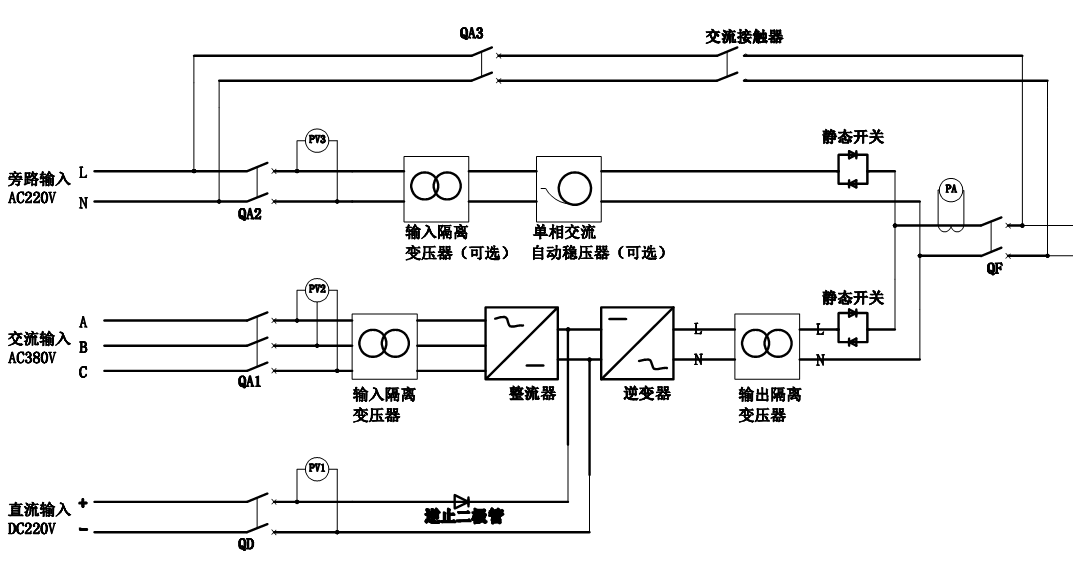

电力UPS系统原理图

ZGUD系列电力专用UPS电源技术参数

型号		TUD2k/ 220-220	TUD3k/ 220-220	TUD5k/ 220-220	TUD10k/ 220-220	TUD20k/ 220-220	TUD30k/ 220-220	TUD50k/ 220-220	TUD100k/ 220-220
容量		2kVA	3kVA	5kVA	10kVA	20kVA	30kVA	50kVA	100kVA
直流输入	电压范围	220V_DC（180～300V_DC）
	额定电流	9.0A	13.6A	22.7A	45A	91A	136A	227A	455A
交流输入	电压范围	220V_AC±15%/380V_AC±15%（三相四线）
	额定电流	9.0A	13.6A	22.7A	45A	91A	136A	227A	455A
旁路输入	旁路转换时间	≤4ms
	电压及频率	220V_AC 50Hz
交流输出	额定电流	9.0A	13.6A	22.7A	45A	91A	136A	227A	455A
	电压精度	220V_AC±1%
	频率精度	50Hz±0.2
	波形失真率（THD）	≤3%（线性负载）
	动态响应	5%(负载0←→100%)
	功率因数(PF)	0.8
	过载能力	110%～150%超过60秒转由旁路输出，>150%超过10秒转由旁路输出
	峰值系数(CF)	3:1
	电流不平衡度	≤3%（并机负载）
	逆变效率	>90%
	转换时间	市电←→直流屏0ms，逆变器←→旁路≤4ms
	通讯功能	RS232、RS485通讯(提供电压、频率等运行信息，电源故障等提供干接点报警信息)
工作环境	绝缘强度	1500V_AC,1分钟
	噪音	≤50dB(1m)
	温度	-10℃～+50℃
	湿度	0～90%,不结露
	海拔	≤2000m
	外壳防护等级	IP30
尺寸宽深高 (mm)		482×466×267（6U）				800×600×2260
参考重量(kg)		50	65	110	160	280	420	800	1300
报警功能		直流断电、电池过低 1次/1秒，市电异常 1次/4秒，过载、系统故障连续鸣叫
保护功能		输入接反保护、输入欠压保护、输出过载保护、过热保护、输出短路保护
