AC220V/DC110V电力高频开关电源模块

产品特点 :

DC110V系列高频开关电源 产品简介 济南能华DC110V系列高频开关电源是一种可将交流220V/380V的电压转换为直流110V,适用于直流110V供电的设备,如:电力直流屏合闸开关、继电保护设备、线

立即咨询
  • 产品详情

DC110V系列高频开关电源产品简介


  济南能华DC110V系列高频开关电源是一种可将交流220V/380V的电压转换为直流110V,适用于直流110V供电的设备,如:电力直流屏合闸开关、继电保护设备、线圈、铁路系统配套设备等设计的高效率、高性能、高可靠的电源。DC110V高频开关电源采用国际最先进的PWM技术和最稳定可靠的电路拓扑结构。DC110V高频开关电源整机具有体积小、重量轻、效率高、工作温度范围宽、抗干扰能力强、电网适应力强、动态响应快、稳定度高、杂音纹波小保护功能强等特点。
 DC110V高频开关电源模块可配置蓄电池接口,可作为蓄电池的充放电设备,并自动对蓄电池进行保护, 用于DC110V设备的不间断直流供电。
    N+1模块组合结构,各模块间可自动均流均衡供电,可为电信、电力及无线基站组建高频开关电源系统。 (500W以下不带)
    表头型模块采用3位半的表头显示,显示输出电流电压,简单实用。 (500W以下不带)
    本电源模块适用于直流输出110VDC 1A -500ADC 的输出条件的使用场合。
DC110V系列高频开关电源产品特点
★输入电压:交流220V或AC380V(也可以兼容DC220V输入;通过双电源开关转换组成双电源输入);
★输出电压/电流:直流110V,电流:1A-500A;
★输出电压可调数字LED或LCD显示(500W以下不带显示);
★可配置均、浮充蓄电池接口,对电池进行充放电(标配不带,需特别说明);
★效率高,动态响应快,抗干扰能力强;
★具有输出功率限制保护;过流、短路保护;输入过压、欠压保护;输出过压保护;

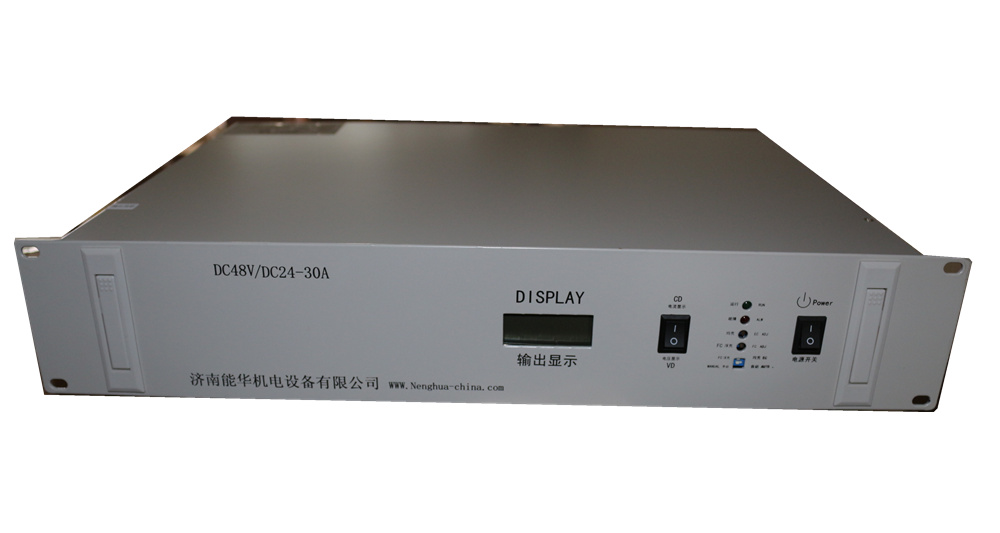

★可提供19英寸机架式及模块式;
★N+1模块并机组合结构(500W以下不带显示);
DC110V系列高频开关电源技术参数
参数项目
技术参数
单位
型号
NHDWY110-**
(**代表电流)
输入电压范围
AC220V或AC380V 45Hz~63Hz
Vac
输出电压范围
90~130
Vdc
输出电流
1-500
Adc
可选:输出浮充电压
(带蓄电池接口)
120
Vdc
可选:模块均充电压
(带蓄电池接口)
127
Vdc
负载调整率
≤0.5
%
电网调整率
≤0.2
%
电话衡重杂音电压
300~3400Hz≤2
mV
峰 — 峰值杂音电压
≤100
mV
宽频杂音电压
3.4~150KHz≤100
0.15~30MHz≤30
mV
mV
离散杂音电压
3.4~150KHz≤5
150~200KHz≤3
250~500MHz≤2
0.5~30MHz≤1
mV
mV
mV
mV
绝缘强度
输入 — 机壳(地) 1500
输入 — 输出 1500
输出 — 机壳(地) 500
Vac
Vac
Vac
效率
≥82
%
动态响应
20%~100% 阶跃负载≤200
170V~265Vac 阶跃电网≤200
us
us
输出过压保护
60±1
Vdc
输出限流保护
11(101%~105%)
Adc
输入低压限流保护
≤160±10
Vac
输入高压限流保护
≤280±10
Vac
过温保护
85±5
工作温度
-10~50
MTBF
100000
小时
DC110V系列高频开关电源产品列表


产品名称 高频开关电源(交流220V转直流110V3A) 产品型号 NHDWY110-3
产品特点  ◆ 输入电压/电流:AC 220V
 ◆ 输出电压/电流:DC 110V/3A;
 ◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流220V转直流110V5A) 产品型号 NHDWY110-5
产品特点 ◆ 输入电压/电流:AC 220V
◆ 输出电压/电流:DC 110V/5A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流220V转直流110V10A) 产品型号 NHDWY110-10
产品特点 ◆ 输入电压/电流:AC 220V
◆ 输出电压/电流:DC 110V/10A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流220V转直流110V20A) 产品型号 NHDWY110-20
产品特点 ◆ 输入电压/电流:AC 220V
◆ 输出电压/电流:DC 110V/20A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流220V转直流110V30A) 产品型号 NHDWY110-30
产品特点 ◆ 输入电压/电流:AC 220V或AC380V
◆ 输出电压/电流:DC 110V/30A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流220V转直流110V50A) 产品型号 NHDWY110-50
产品特点 ◆ 输入电压/电流:AC 220V或AC380V
◆ 输出电压/电流:DC 110V/50A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流220V转直流110V80A) 产品型号 NHDWY110-80
产品特点 ◆ 输入电压/电流:AC 220V或AC380V
◆ 输出电压/电流:DC 110V/80A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流220V转直流110V100A) 产品型号 NHDWY110-100
产品特点 ◆ 输入电压/电流:AC 220V或AC380V
◆ 输出电压/电流:DC 110V/100A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
产品名称 高频开关电源(交流380V转直流110V200A) 产品型号 NHDWY110-200
产品特点 ◆ 输入电压/电流:AC380V
◆ 输出电压/电流:DC 110V/200A;
◆ 带浮充,直流输出电压连续可调(浮充默认不带,需要说明)。
