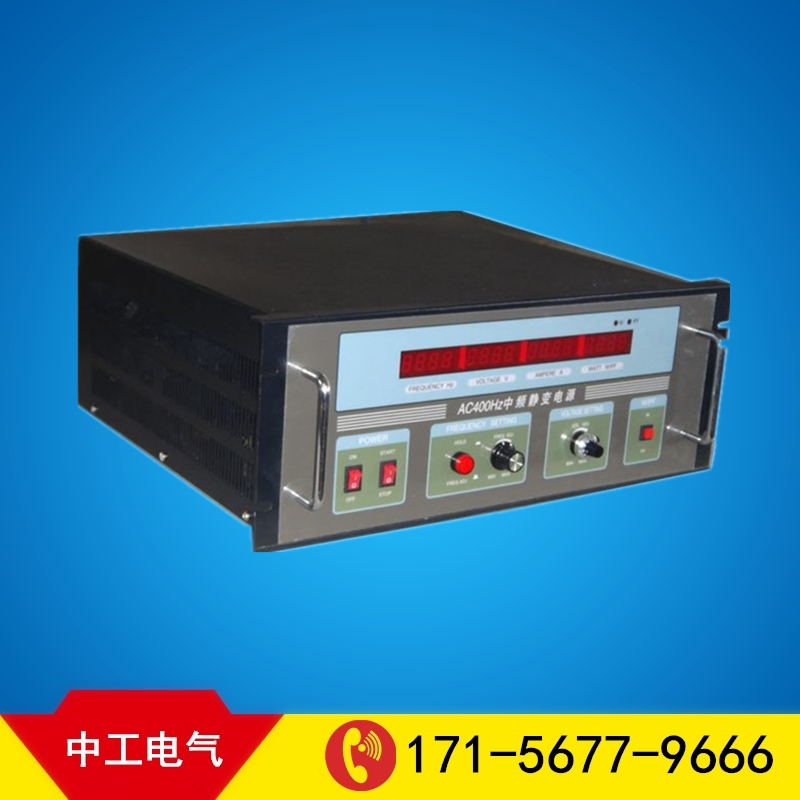

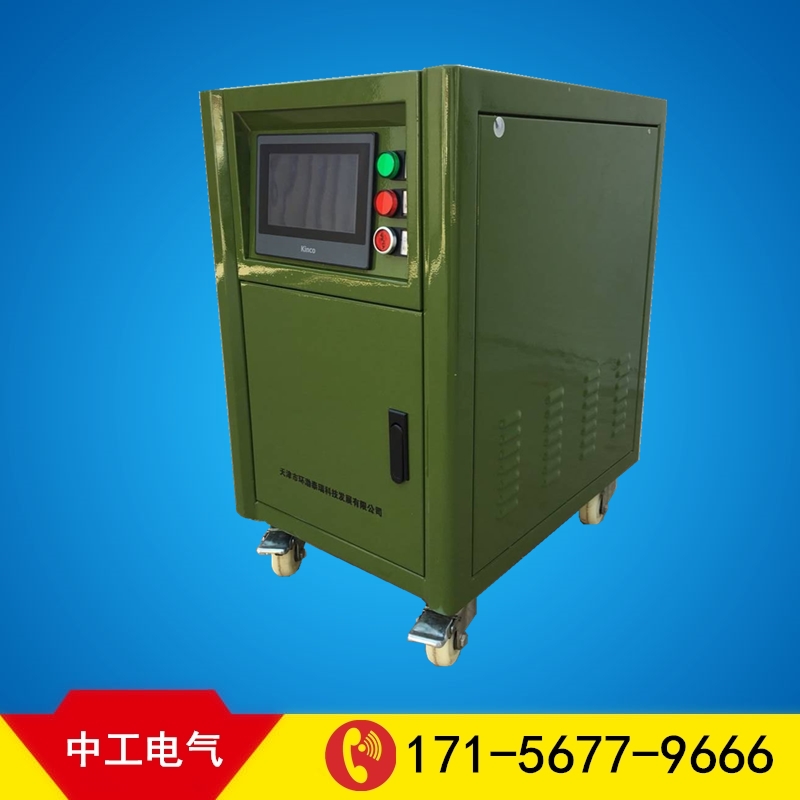

115V400HZ中频电源

产品特点 :

中频静变电源产品介绍 ZGZP系列400Hz中频电源专为航空军用电子等设备设计制造，主要功能是将市电通过功率变换电路转变为航空军事所需电压和频率的一种电源，其主要特点是为航空军

立即咨询

产品详情

中频静变电源产品介绍
ZGZP系列400Hz中频电源专为航空军用电子等设备设计制造，主要功能是将市电通过功率变换电路转变为航空军事所需电压和频率的一种电源，其主要特点是为航空军事提供纯净可靠的正弦波电力输出、低谐波失真、高稳定度的频率和稳压率。采用先进可靠的高频电力电子开关变换技术，模块化结构，输出波形品质好，负载适应性强。广泛应用于飞机制造与维修、机载设备、雷达导航等需要400Hz交流用电的军用电子设备。
执行标准：
《GJB1910-94 飞机地面电源车通用规范》
《GJB181-86 飞机供电特性及对用电设备的要求》
《GJB572-88 飞机地面电源供电特性及一般要求》
《MH/T6018-1999 地面静态电源》
GB-1980 电气设备额定功率
产品特点：
※三相独立调节逆变技术，三相电源可适应任意不平衡负载，每相均可作为单相电源单独带载。
※产品采用先进的IGBT/SPWM技术，体积小、噪音低、可靠性高、带载能力强。
※输入电压及频率范围宽，输入抗强干扰设计，输出纯正弦波，失真度低，稳定性优。可结合我军野外作业条件与发电机组配套使用。
※高精度LED数码管显示电压、电流、频率及功率，多圈电位器精准调节，操作方便。
※动态反应速度快，小于2ms,具有完善的保护功能，确保负载及电源的安全，符

型号		ZGZP11-0.5K	ZGZP11-1K	ZGZP11-3K	ZGZP11-5K	ZGZP11-10K
额定容量		500VA	1KVA	3KVA	5KVA	10KVA
电路方式		IGBT/PWM脉宽调制方式
输入	相数	单相
	电压	220V±10%
	频率	50Hz/60Hz±10%
输出	相数	单相
	波形	纯正弦波
	额定电压	115V
	调节范围	0-150V连续可调
	负载稳压率	≤1%
	额定频率	400Hz
	调节范围	300Hz-500Hz连续可调（可接受特殊频率定制）
	频率稳定率	额定频率≤0.1%；调节范围≤0.01%
	波形失真度（THD）	THD≤3%
	效率	≥80%（100%负载）
	反应时间	≤2ms
	适应负载	无类型限制，但电机及整流性负载需降额使用
显示		高精度四位数字式LED显示，电压、电流、频率、功率及功率因数
冷却方式		风扇冷却
噪音		≤55dB
输出保护		有完善的过压、过流、短路、过热等保护功能及告警装置
可靠性	MTBF	1.0×10⁵h
	MTTR	0.5h
环境	工作温度	-25℃-55℃
	相对湿度	0-90%（非凝结状态）
	海拔高度	≤2000公尺

合MIL-STO-704航空电源规范。
中频电源技术参数（输出单相）

型号			ZGZP31-15K	ZGZP31-20K	ZGZP31-30K	ZGZP31-45K	ZGZP31-60K	ZGZP31-100K
额定容量			15KVA	20KVA	30KVA	45KVA	60KVA	100KVA
电路方式			IGBT/PWM脉宽调制方式
输入	相数		三相
	电压		380V±10%
	频率		50Hz/60Hz±10%
输出	相数		单相
	波形		纯正弦波
	额定电压		115V
	调节范围		0-150V连续可调
	负载稳压率		≤1%
	额定频率		400Hz
	调节范围		300Hz-500Hz连续可调（可接受特殊频率定制）
	频率稳定率		额定频率≤0.1%；调节范围≤0.01%
	波形失真度（THD）		THD≤3%
	效率		≥80%（100%负载）
	反应时间		≤2ms
	适应负载		无类型限制，但电机及整流性负载需降额使用
显示			高精度四位数字式LED显示，电压、电流、频率、功率及功率因数
冷却方式			风扇冷却
噪音			≤55dB
输出保护			有完善的过压、过流、短路、过热等保护功能及告警装置
可靠性		MTBF	1.0×10⁵h
		MTTR	0.5h
环境		工作温度	-25℃-55℃
		相对湿度	0-90%（非凝结状态）
		海拔高度	≤2000公尺

中频电源技术参数(输出三相)

型号		ZGZP13-0.5K	ZGZP13-1K	ZGZP13-3K	ZGZP13-5K	ZGZP13-10K
额定容量		500VA	1KVA	3KVA	5KVA	10KVA
电路方式		IGBT/PWM脉宽调制方式
输入	相数	单相
	电压	220V±10%
	频率	50Hz/60Hz±10%
输出	相数	三相四线
	波形	纯正弦波
	相电压	额定115V；调节范围0-150V连续可调
	线电压	额定200V；调节范围0-260V连续可调
	负载稳压率	≤1%
	额定频率	400Hz
	调节范围	300Hz-500Hz连续可调（可接受特殊频率定制）
	频率稳定率	额定频率≤0.1%；调节范围≤0.01%
	波形失真度（THD）	THD≤3%
	相位差	相位120º≤±2º，相电压差＜3%额定值
	效率	≥80%（100%负载）
	反应时间	≤2ms
	适应负载	无类型限制，但电机及整流性负载需降额使用
显示		高精度四位数字式LED显示，电压、电流、频率、功率及功率因数
冷却方式		风扇冷却
噪音		≤55dB
输出保护		有完善的过压、过流、短路、过热等保护功能及告警装置
可靠性	MTBF	1.0×10⁵h
	MTTR	0.5h
环境	工作温度/相对湿度	-25℃-55℃/0-90%（非凝结状态）
	海拔高度	≤2000公尺

电源型号			ZGZP33-15K	ZGZP33-20K	ZGZP33-30K	ZGZP33-45K	ZGZP33-60K	ZGZP33-100K
额定容量			15KVA	20KVA	30KVA	45KVA	60KVA	100KVA
电路方式			IGBT/PWM脉宽调制方式
输入	相数		三相
	电压		380V±10%
	频率		50Hz/60Hz±10%
输出	相数		三相四线
	波形		纯正弦波
	相电压		额定115V；调节范围0-150V连续可调
	线电压		额定200V；调节范围0-260V连续可调
	负载稳压率		≤1%
	额定频率		400Hz
	调节范围		300Hz-500Hz连续可调（可接受特殊频率定制）
	频率稳定率		额定频率≤0.1%；调节范围≤0.01%
	波形失真度（THD）		THD≤3%
	相位差		相位120º≤±2º，相电压差＜3%额定值
	效率		≥80%（100%负载）
	反应时间		≤2ms
	适应负载		无类型限制，但电机及整流性负载需降额使用
显示			高精度四位数字式LED显示，电压、电流、频率、功率及功率因数
冷却方式			风扇冷却
噪音			≤55dB
输出保护			有完善的过压、过流、短路、过热等保护功能及告警装置
可靠性		MTBF	1.0×10⁵h
		MTTR	0.5h
环境		工作温度/相对湿度	-25℃-55℃/0-90%（非凝结状态）
		海拔高度	≤2000公尺
